Luces para el trabajo y la lectura
Cada lámpara de la casa tiene una bombilla, y cada bombilla, una caja con cinco números. Casquillo E27 ofrece fichas y plantillas para apuntarlos una vez y no tener que desenroscar nada para acordarse.
Abrir checklist de luces y lectura Copiar una ficha en blanco
Esta revista reúne artículos, listas y ejemplos sobre luces para el trabajo y la lectura. Cada sección se mantiene dentro de esta categoría cotidiana.
Para empezar
Tres plantillas para guardar en la carpeta
La ficha de la bombilla
Nueve campos: seis se copian de la caja antes de tirarla y tres dicen dónde y desde cuándo está la bombilla.
Rellenar la ficha de la bombilla
La checklist de la lámpara
Diez comprobaciones para una sola lámpara, del enchufe a la tulipa, pensadas para la mesa de trabajo y para la butaca.
Repasar una lámpara con la checklist
La plantilla del rincón

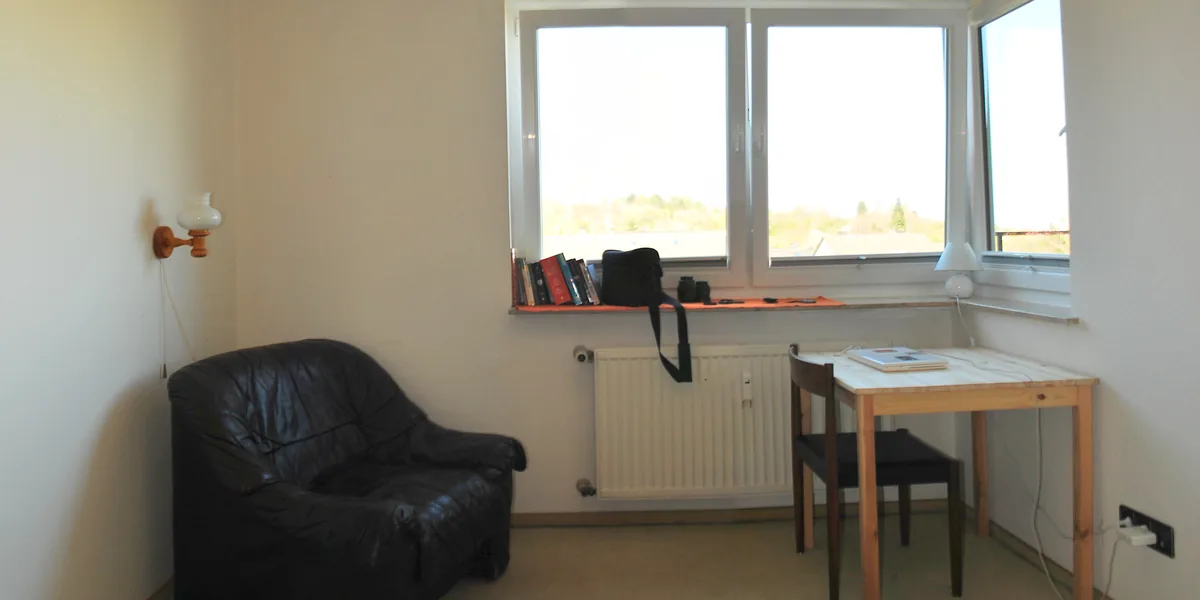

Seis casillas para describir un rincón de lectura: asiento, mesa, luz de día, luz de noche, enchufe y estante.
Usar la plantilla del rincónLa revista
Qué es Casquillo E27
Casquillo E27 es un fichero. Nació en Bilbao el día en que se fundió la bombilla del pasillo y nadie supo decir cuál tocaba comprar: la caja llevaba años en la basura y en el vidrio solo quedaba una marca medio borrada. Desde entonces, cada bombilla que entra en la redacción deja una ficha antes de ir a su lámpara.
El nombre es el del casquillo más corriente, la rosca de 27 milímetros que tienen casi todas las lámparas de techo y de sobremesa. Es lo primero que se apunta y lo único que no admite error: una bombilla con otra rosca, sencillamente, no entra.
En la carpeta de la redacción hay hoy treinta y una fichas: once de bombillas en uso, catorce de bombillas fundidas y seis de repuestos sin estrenar. Las fundidas se guardan porque dicen cuánto duró cada una y en qué lámpara; son dos datos que ninguna caja trae impresos.
Las fichas, la checklist y la plantilla se pueden copiar tal cual. Están escritas para papel: se imprimen, se rellenan a lápiz y se guardan en una carpeta junto al cuadro de la luz. No hay nada que instalar ni cuenta que abrir.
La revista es independiente. No vende bombillas, no compara marcas y no acepta pagos de fabricantes; cuando aparece una cifra, es la que figura impresa en una caja corriente de ferretería. Las fotografías proceden de Flickr y muestran lámparas y habitaciones de sus autores, no las de la redacción: se usan como ejemplo para rellenar cada plantilla y llevan su crédito en cada artículo y al final de la página.
Método
Cómo se rellena una ficha en cuatro pasos
Una ficha se rellena con la caja delante y la lámpara desenchufada. Lleva menos tiempo que buscar unas tijeras, y el orden importa: primero los datos que no cambian, del casquillo a «regulable»; después los que dependen del sitio —lámpara, habitación y fecha—, aunque en el papel los dos primeros vayan arriba.
- Leer el casquillo. Figura en la caja y, a veces, en la base de la bombilla: una letra o dos y un número, a veces con otra letra detrás. Las letras dicen el tipo de conexión —rosca, pivotes, lazos o contactos en los extremos— y el número, los milímetros. En las de rosca empieza por E; en las de pivotes y lazos, por G; en las de barra, por R.
- Copiar los tres números grandes. Lúmenes, kelvins y vatios suelen ocupar el frontal de la caja. Los lúmenes indican cuánta luz da la bombilla; los kelvins, el tono del blanco; los vatios, lo que consume. En la caja van acompañados de sus unidades: lm, K y W.
- Buscar los dos datos pequeños. El índice de reproducción cromática y el símbolo de regulación están en un lateral, junto a los demás símbolos. En las cajas de bombillas LED el índice se escribe con dos cifras, entre 80 y 97; el símbolo es una rueda, que aparece tachada cuando la bombilla no admite regulador.
- Apuntar el destino y la fecha. En qué lámpara queda, en qué habitación y qué día se enroscó. Con esa línea, la ficha deja de describir una bombilla cualquiera y pasa a describir esta. La fecha se anota completa, con el año, porque las fichas se consultan mucho después.
Sistema
El sistema de las tres etiquetas
La ficha se queda en la carpeta, pero la lámpara también necesita decir qué lleva dentro. Para eso usamos tres etiquetas pequeñas, siempre en los mismos sitios. Con ellas se sabe qué bombilla comprar sin abrir la carpeta ni subirse a una silla.
En el cable
Una etiqueta de bandera a dos centímetros de la clavija con tres datos separados por puntos: casquillo, lúmenes y kelvins. Por ejemplo, «E27 · 806 · 2700». Se lee al desenchufar, que es justo cuando hace falta.
En el interruptor
Un punto de color según el tono de la luz. Ámbar para 2700 y 3000 kelvins, blanco para 4000 y azul para 6500. Al entrar en una habitación se sabe qué luz va a salir antes de encenderla.
En la caja de repuestos
Los repuestos se guardan en una sola caja con separadores, uno por casquillo. Cada separador lleva escrito el casquillo y cuántas lámparas de la casa lo usan, para no comprar de más.
El sistema no exige rotuladora. Sirve la cinta de carrocero y un bolígrafo; lo único que no puede variar es el orden de los tres datos, porque la etiqueta se lee de memoria y casi sin luz. En las lámparas de techo y en los apliques, que no tienen cable ni clavija, la etiqueta de bandera se pega en el marco del interruptor de pared.
Un ejemplo completo. La lámpara de la butaca lleva en el cable «E27 · 806 · 2700», en su interruptor un punto ámbar y, en la caja de repuestos, un separador que dice «E27: cinco lámparas». Con esas tres marcas, cualquiera de la casa compra la bombilla que toca sin preguntar.
Bloques
Dos textos para copiar y pegar
Dos bloques de texto que se pueden seleccionar y pegar en cualquier documento. El primero es la ficha en blanco; el segundo, el repaso corto que hacemos cada lunes a primera hora. Los dos están pensados para una hoja de tamaño cuartilla: la ficha deja un renglón por campo, y el repaso, una casilla por línea para marcar con una cruz.
Ficha en blanco
LÁMPARA: ____________
HABITACIÓN: ____________
CASQUILLO: ______
LÚMENES: ______ lm
KELVIN: ______ K
VATIOS: ______ W
ÍNDICE CROMÁTICO: ______
REGULABLE: sí / no
COLOCADA EL: __ / __ / ____
Repaso de los lunes
- Todas las lámparas de la mesa de trabajo encienden.
- La etiqueta del cable sigue en su sitio y se lee.
- El punto de color del interruptor coincide con la bombilla puesta.
- En la caja de repuestos hay al menos una bombilla por casquillo en uso.
- La tulipa de la lámpara de lectura no tiene polvo por dentro.
- Las fichas nuevas de la semana están en la carpeta.
Referencia
Seis casquillos y dónde aparecen
En una casa corriente conviven media docena de casquillos. Reconocerlos por la forma ahorra viajes a la ferretería con la bombilla fundida en el bolsillo. Los seis de esta lista cubren todas las lámparas de la redacción. Cada tarjeta dice cómo es el casquillo, cómo se coloca la bombilla y en qué lámparas suele encontrarse.
E27

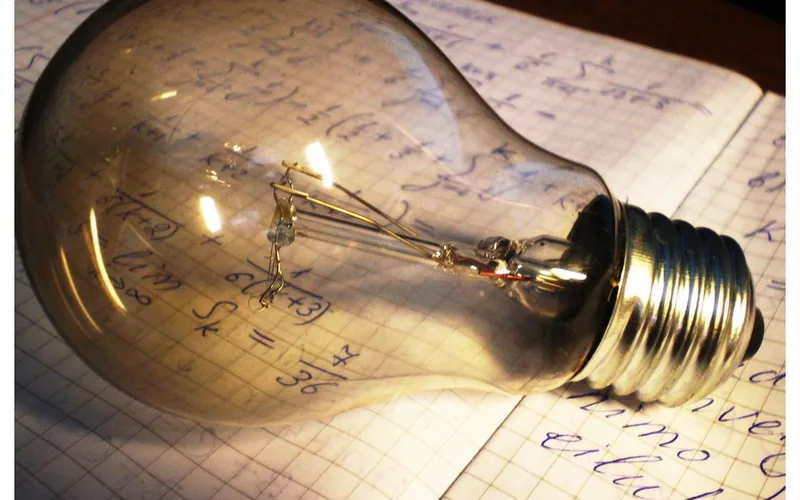

Rosca de 27 milímetros de diámetro. Es el de las lámparas de techo, las de sobremesa con tulipa y casi todos los portalámparas colgantes. Si no se sabe cuál es, suele ser este. Se enrosca hacia la derecha hasta el tope. Su diámetro es algo mayor que el de una moneda de dos euros.
E14
Rosca fina de 14 milímetros. Aparece en flexos, apliques de pared y lámparas pequeñas, a menudo con bombillas en forma de vela o de esfera. Se enrosca igual que la E27, con menos vueltas. Su grosor ronda el de un rotulador.
GU10
Dos pivotes gruesos separados 10 milímetros. La bombilla se empuja y se gira un cuarto de vuelta. Es el de los focos empotrados que van directos a 230 voltios. Cada pivote termina en un ensanche que hace de tope.
GU5.3
Dos pines finos separados 5,3 milímetros, a presión. Trabaja a 12 voltios, de modo que entre la bombilla y la red hay siempre un transformador. Es el de las antiguas halógenas de los techos de cocina.
G9
Dos lazos de alambre separados 9 milímetros. Lo llevan las cápsulas pequeñas de las lámparas compactas, donde no cabría una rosca. La bombilla entra recta, sin girar.
R7s
Una barra con un contacto en cada extremo, de 78 o de 118 milímetros de largo. El 7 son los milímetros de diámetro de cada contacto. Es el de los proyectores y de algunas lámparas de suelo que lanzan la luz al techo. Se encaja empujando un extremo contra un muelle.
Dudas
Preguntas que llegan con cada caja
¿Cuántos lúmenes tenía una bombilla antigua de 60 vatios?
Unos 806. La equivalencia más repetida es 470 lúmenes para la antigua de 40 vatios, 806 para la de 60, 1055 para la de 75 y 1521 para la de 100. Por eso esas cuatro cifras se repiten en las cajas.
¿Qué significa «máx. 40 W» en la pegatina de una lámpara?
Es el límite que el fabricante fijó para bombillas incandescentes. Una bombilla LED de 806 lúmenes consume unos 8 vatios, muy por debajo de ese tope; la checklist dedica una línea a comprobarlo.
¿Dónde se pone la lámpara para leer en una butaca?

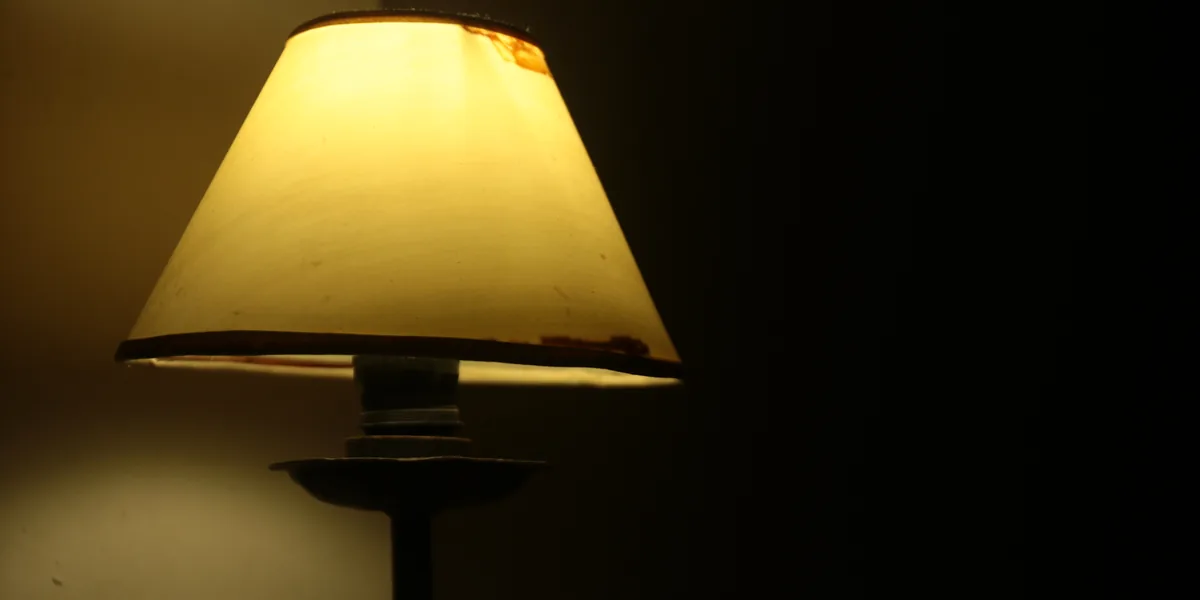

La plantilla del rincón la sitúa a un lado del asiento y algo por detrás, con el borde de la tulipa más bajo que la bombilla. Así la luz cae sobre la página y la bombilla queda tapada por la tela.
¿Y para trabajar con una pantalla?

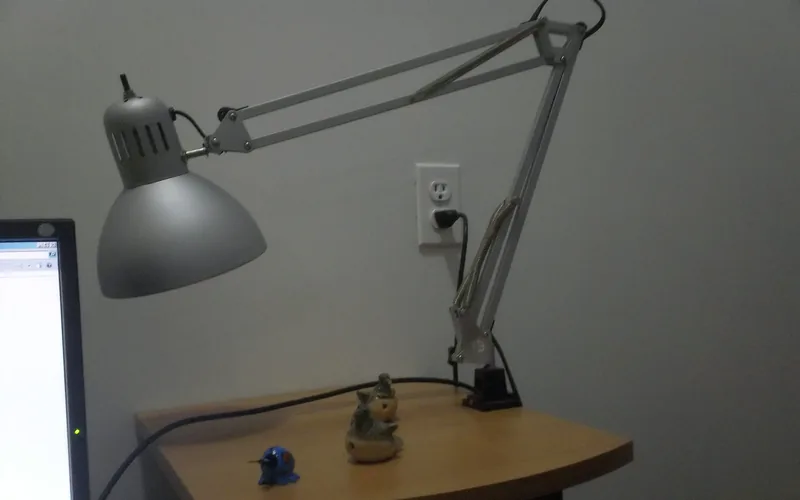

A un lado del monitor, nunca enfrente de la pantalla. Una pantalla es una superficie que devuelve lo que tiene delante: con la lámpara lateral, el punto de luz no aparece en ella.
¿Sirve la misma ficha para un tubo o una tira de luces?
Sí, con algún cambio. En un tubo, «casquillo» recoge su conexión (G13 o G5) y se añade el largo; en una tira, ese campo lleva el largo en metros y los lúmenes se apuntan por metro, que es como los da la caja.
¿Qué se hace con la caja después de rellenar la ficha?
Se recortan el frontal y el lateral con los datos y se grapan a la ficha. El resto va al contenedor de cartón. Una carpeta con veinte recortes ocupa menos que dos cajas enteras.
¿Por qué la ficha no incluye el precio?
Porque varía de una tienda a otra y de un mes al siguiente, y no dice nada de la bombilla. Quien quiera llevar la cuenta puede añadir un décimo campo: la ficha en blanco deja margen debajo de la fecha.
¿Cada cuánto se revisan las etiquetas?
Con el repaso de los lunes. La cinta de carrocero aguanta meses en un cable, pero se despega antes en las lámparas que se mueven a diario, como los flexos.
Escribir a Casquillo E27
Si en una ficha falta un campo o un casquillo de la lista está descrito con un error, la redacción agradece el aviso. Las dos señas, la electrónica y la postal, aparecen en la página de contacto. La revista no tiene boletín ni área de usuarios. Las fichas rellenadas que lleguen no se publican: se leen, se comparan con la plantilla y se archivan con su carta durante el plazo que indica Privacidad.
